次氯酸鈉發生器
-
次氯酸鈉發生器
- 銷售熱線 156-5028-2386
- 售后服務 133-7108-1766
- 公司傳真 0536-2201118
- 微信客服
詳細描述
一、設備介紹：
次氯酸鈉發生器是水處理消毒殺菌設備的一種，該設備以食鹽水作為原材料，通過電解反應產生次氯酸鈉溶液。
次氯酸鈉是強氧化劑和消毒劑，它是通過取源于廣泛價廉的工業鹽，經無隔膜電解而發生的。為確保次氯酸鈉質地新鮮和有較高的活性。保證消毒效果，本裝置一邊發生，一邊將發生的次氯酸鈉投加使用。它與氯和氯的化合物相比，具有相同的氧化性和消毒作用。
電解法次氯酸鈉發生器主要用于醫院含菌污水處理，電鍍含氰廢水的處理，還可用于游泳池、生活飲用水、生活污水消毒、食品加工廠環境和醫療器械、飲食店、公共食堂的餐具和飲具消毒。
二、設備特點：
(一)次氯酸鈉發生器為組合形式，鹽的溶解，稀鹽水的調配，投加計量及次氯酸鈉循環發生在一只槽體內進行，投資少、占地省、設置靈活。
(二)發生器為管狀、內冷、單極、串開相接的組合形式，發生器陽極以鈦為基體，涂二氧化釕，電位低、壽命長。在正常操作情況下．每支每次連續發生200—300小時。次氯酸鈉發生過程為自然循環形式，因此，鹽利用率高，電解過程電流效率高，次氯酸鈉產率大，能耗小，運行費用低。
三、工作原理：
1. 電解法次氯酸鈉發生器為組合形式，通過稀鹽水計量投加入電解槽，通過硅整流器接通陰陽極直流電源電解生成次氯酸鈉。
2. 1公斤次氯酸鈉鹽-耗:3.7-4.2kg;4.3-4.5kw。
3. 在鹽水溶液中含有Na+ 、H-等幾種離子，按照電解理論，當插入電極時，在一定的電壓下，電解質溶液由于離子的移動和電極反應，發生導電作用，這時CL-、OH-等負離子向陽極移動，而Na+、H+等正離子向陰極移動，并在相應的電極上發生放電，從而進行氧化還原反應，生產相應的物質。
4. 鹽水溶液電解過程可用下列反應方程式表示:NaCl=Na++Cl-
5. 陽極電解作用:H2O=H+OH- 2Cl-2e-→Cl2↑ 陰極電解作用:2H-+2e-→H2↑
6. 在無隔膜電解裝置中，電解質和電解生成物氫氣眾溶液里向外逸出之外，其他均在一個電解槽內，由于氫氣在外逸過程中對溶液起到一定的攪拌作用，使兩極間的電解生成物發生一系列的化學反應，反應方程式如下:
2NaCl+2H2O→2NaOH+H2↑+Cl2 2NaOH+Cl2→NaClO+NaCl+H2O
7.在無隔膜電解鹽水，溶液的總方程式即為上列兩個反應式相加得。NaCl+H2O+2F→NaClO+H2↑ 其中:F為法拉第電解常數，其值為26.8安培小時，或96487庫倫。

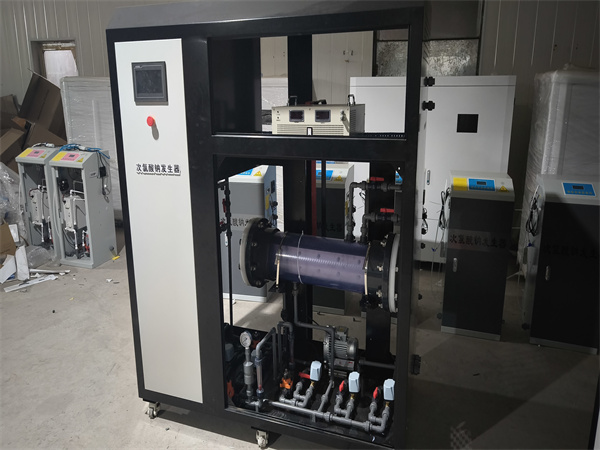

8.次氯酸鈉發生器由電解槽、硅整流電控柜、鹽溶解槽、冷卻系統及配套PUVC管道、閥門、水射器、流量計等組成。將3~4稀鹽液加入電解槽內，接通12V直流電源，通過調節電解電流電解產生次氯酸鈉，由水射器吸收混合送出消毒液，或用計量泵計量通過混合器送出消毒液。
四、配置明細:
|
序號 |
配置名稱 |
型 號 規 格 |
數量 |
單位 |
|
1 |
設備主體 |
組合式結構，碳鋼防腐撬裝結構 單臺有效氯產量：3000g/h, 產藥有效氯濃度：6000~8000ppm 外形尺寸：3000*1000*1900 額定功率：30kW 運行功率：20kW |
1 |
套 |
|
2 |
電解槽 |
LRHB-3000，Φ340*1256耐腐蝕槽體，陽極技術，TA1純鈦基材；陽極強化壽命>5年 電極品牌：舒爾泰/易萊德 |
1 |
套 |
|
3 |
整流電源 |
高頻恒流開關電源，整流輸出直流電源進行電解 輸入電源：三相五線 輸出額定電壓：30V 輸出額定電流：500A 額定功率：20kW |
1 |
套 |
|
4 |
電解槽保護系統 |
溫升檢測系統，壓力檢測系統 |
1 |
套 |
|
5 |

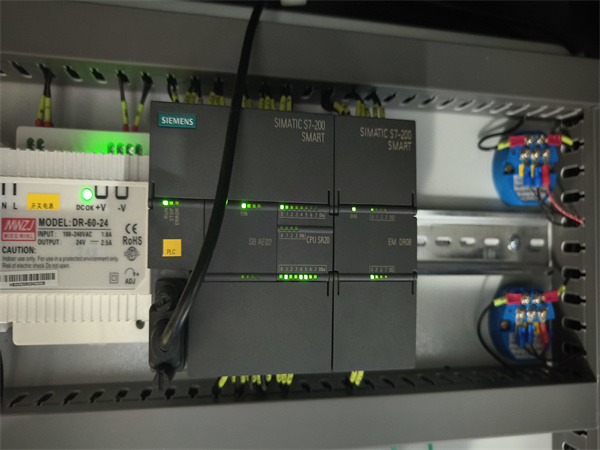

發生器PLC 控制系統 |
次氯酸鈉發生器PLC控制中心，包含PLC、電氣元件等 柜體材質：碳鋼噴塑 PLC品牌：信捷/西門子 觸摸屏品牌：信捷/昆侖通態 屏幕尺寸：10寸觸摸屏 電器元件品牌：正泰電氣 |
1 |
套 |
|
6 |
智能鹽水系統 |
自動控制鹽水濃度，自動溶解食鹽 |
1 |
套 |
|
7 |
軟水器 |
處理設備鹽水配制用水，降低硬度，延長酸洗周期, 出力：1m3/h，進水過濾及壓力檢測 工作方式：全自動型食品級 |
1 |
臺 |
|
8 |
智能鹽水箱 |
PVC材質白色水箱，配套自動補水系統，溶鹽布水器 液位控制器1套 科瑞達電導率儀：0~100ms/cm，4~20mA信號輸出 溶鹽泵：0.3k，220VAC |
1 |
臺 |
|
9 |
鹽水混合系統 |
型號：DT40 最大風量：40L/min 最大風壓：0.13kgf/cm2 功率：0.3kW 供電電壓：220VAC |
1 |
套 |
|
10 |
鹽水泵組 |
流量:≥400L/h，泵頭材質：PP 隔膜材質：PVDF，防護等級IP65 系統附件：DN15安全閥、背壓閥、脈沖阻尼器、流量計（6~80L/h,含信號輸出） |
1 |
臺 |
|
11 |
稀釋水單元 |
稀釋水電動閥：PVC材質，DN15，耐腐蝕電動閥 Y型過濾器：材質PVC，DN20 |
1 |
臺 |
|
12 |
次氯酸鈉 溶液儲存罐 |
PVC材質加藥箱；容積:1000L 過流材質PVC，連接口徑DN25法蘭 |
1 |
套 |
|
13 |
次氯酸鈉 投加計量泵組 |
流量：400L/h； 壓力:7bar 泵頭材質：PVDF； 功率：500W 安裝口徑：DN15 供電電壓：380VAC 配套附件：安全閥、背壓閥、脈沖阻尼器、流量計等 |
1 |
套 |
|
14 |
加氯點加氯計量器 |
流量計方式：浮子流量計 流量范圍：40-400L/h 安裝口徑：DN15 |
1 |
套 |
|
15 |
排氫風機 |
型號：DT40 最大風量：40L/min 最大風壓：0.13kgf/cm2 功率：0.3kW 供電電壓：220VAC |
1 |
套 |
|
16 |
氫氣檢測儀 |
檢測室內氫氣濃度并報警停機 JTQ-CQ-LR-6002，24VDC供電 |
1 |
臺 |
|
17 |
酸洗系統 |
酸洗罐：40L黃色PE方形儲罐，低液位保護 1臺 酸洗泵：MP-15RM。流量480L/h 1臺 電解槽酸洗電動閥：DN15，PVC |
1 |
套 |
|
18 |
發貨管件、線纜 |
標配管件線纜，進出設備2米范圍內 |
1 |
宗 |
|
19 |
備品備件 |
儲罐液位開關4個，浮球閥角閥1個 |
1 |
套 |
更多關于次氯酸鈉發生器的相關資料，可關注公司網站（www.oceanstar.org.cn）！
